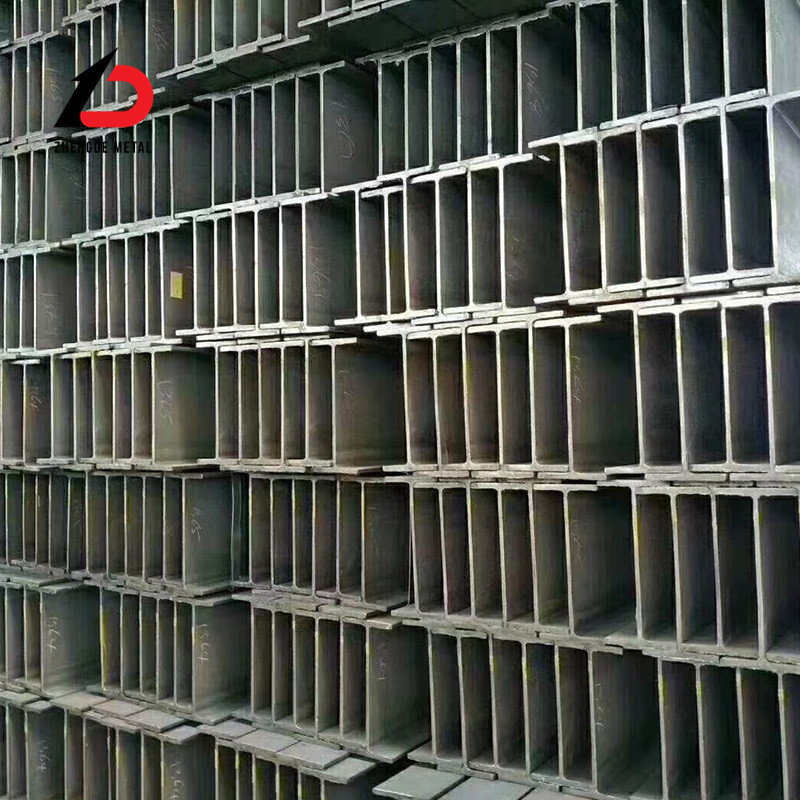

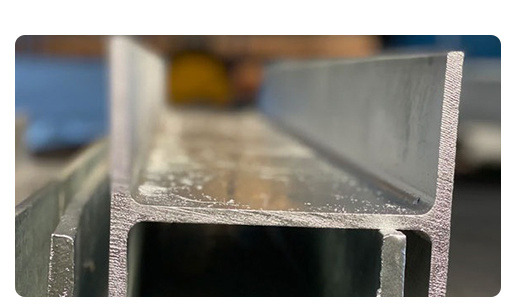

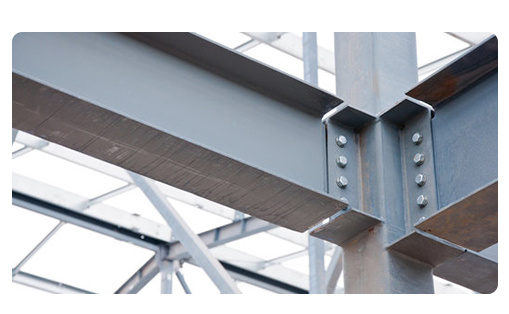

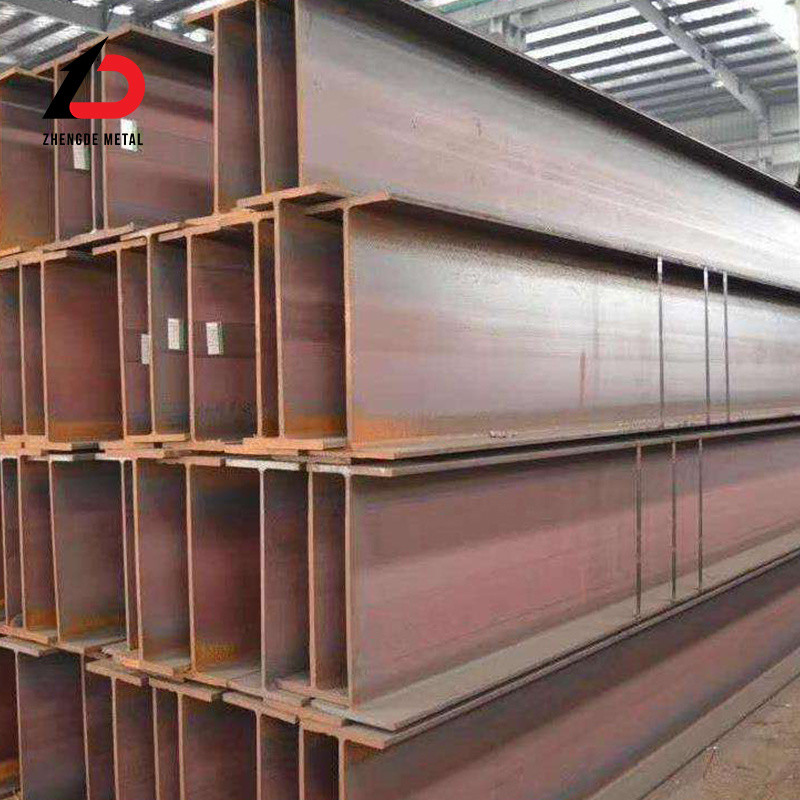

El acero de viga H es uno de los elementos estructurales más utilizados en los EE.UU. Parece una "H" sobre la sección transversal y es increíblemente fuerte y tiene una gran superficie en la sección transversal de la viga.Es mSe utiliza únicamente para: diversas estructuras de edificios civiles e industriales; diversas plantas industriales de gran envergadura y edificios modernos de gran altura,especialmente en zonas con frecuentes actividades sísmicas y en condiciones de trabajo de alta temperaturaSe requieren puentes grandes con gran capacidad de carga, buena estabilidad de la sección y una gran envergadura; equipo pesado; autopista rápida; esqueleto del buque; tratamiento de cimientos y trabajos de presas;Varios componentes de las máquinas
La viga H estándar estadounidense de la norma ASTM tiene tres grados principales de calidad: A36, A572, A992, etc. El material A36 y el material A572 representan acero estructural de carbono, y el A992 es acero de baja aleación.
Acero de sección estándar europeo serie UB - acero de sección H estándar británico, utilizado en diversos edificios de estructuras de acero, ingeniería naval, energía.Acero de canalización estándar europeo, vigas H estándar europeo, también utilizado en la construcción de la estructura general de plataformas petroleras en alta mar, GNL, refinería y otras estructuras modulares de acero.
1. Norma de aplicación de las especificaciones:
BS EN 10365-2017 sustituye la antigua norma EN10034-1993
2- Norma de aplicación de los materiales:
Material: S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2/K2, S450J0
| Las vigas Jumbo | ||||||||||||||||
| Especificación:Se aplicará la norma BS EN 10025-2:2004Dimensión:Las especificaciones de la norma ASTM A6-11Intolerancia:Se aplicarán las siguientes medidas:1993 | ||||||||||||||||
| Designación | h | b | el | t | Área | IX | No | IX | No | Zx | Zy | |||||
| Se aplicarán las siguientes medidas: | En el caso de los | En el caso de los | En el caso de los | En el caso de los | en cm2 | en cm4 | en cm4 | en cm | en cm | en cm3 | en cm3 | |||||
| 1016 x 305 x 222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016 x 305 x 249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016 x 305 x 314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| 1016 x 305 x 349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| 1016 x 305 x 393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| 1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016 x 305 x 438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016 x 305 x 494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016 x 305 x 584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| El IPE | ||||||||||||||||
| Especificación:Se aplicará la norma BS EN 10025-2:2004Dimensión:Euronorm 19-57Intolerancia:Se aplicarán las siguientes medidas:1993 | ||||||||||||||||
| Designación | h | b | el | t | Área | IX | No | IX | No | Zx | Zy | |||||
| Ttipo | Se aplicarán las siguientes medidas: | En el caso de los | En el caso de los | En el caso de los | En el caso de los | en cm2 | en cm4 | en cm4 | en cm | en cm | en cm3 | en cm3 | ||||
| Las demás: | 100 por 55 por 6.7 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| Las demás: | 120 por 64 por 8.4 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| Las demás: | 140 por 73 por 10.1 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| Las demás: | 160 por 82 por 12.1 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| Las demás: | 180 por 91 por 14.9 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| Las demás: | 200 por 100 por 18.0 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| Secciones I japonesas (Flanca cónica) | ||||||||||||||||
| Especificación:Se aplicará la norma BS EN 10025-2:2004Dimensión:Se aplicarán los siguientes requisitos:2008Intolerancia:Se aplicará el procedimiento siguiente:2008 | ||||||||||||||||
| Designación | h | b | el | t | Área | IX | No | IX | No | Zx | Zy | |||||
| Se aplicarán las siguientes medidas: | En el caso de los | En el caso de los | En el caso de los | En el caso de los | en cm2 | en cm4 | en cm4 | en cm | en cm | en cm3 | en cm3 | |||||
| 150 por 75 por 17.1 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200 por 100 por 26.0 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||
La Comisión consideró que la Comisión no podía tener en cuenta las observaciones de los productores exportadores.es una empresa de producción y venta que integra bobinas de acero laminadas en caliente, bobinas de acero laminadas en frío, bobinas de acero galvanizado, bobinas de acero recubiertas de color, acero de sección, tuberías de acero, alambres de acero, malla metálica,de acero inoxidableEn la actualidad, se han creado cinco bases de producción y venta en Binzhou, Liaocheng, Wuxi, Tianjin, Jinan y Tai'an.con más de 100 líneas de producción, 4 laboratorios reconocidos a nivel nacional, 2 centros de ingeniería técnica y 5 centros de tecnología empresarial.América del Sur, Europa, África, Oceanía, Oriente Medio y el sudeste asiático.
