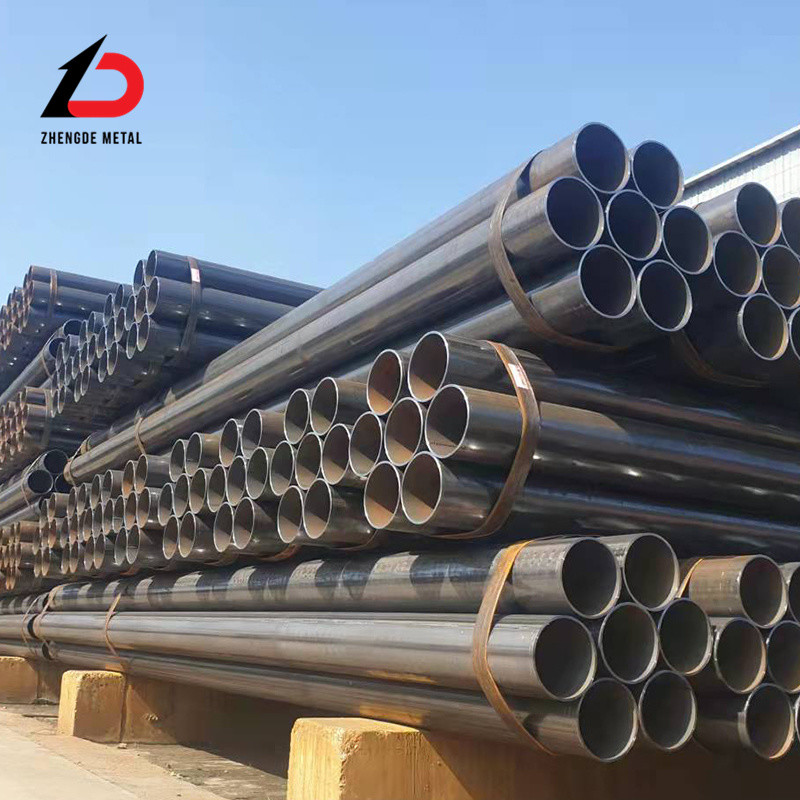

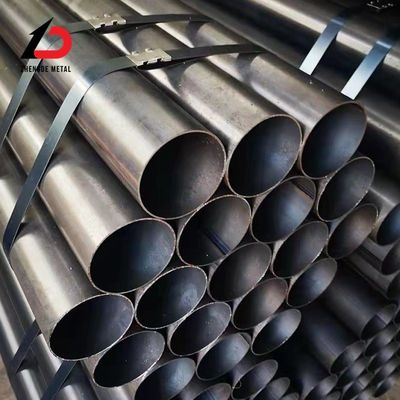

El tubo de acero soldado, también llamado tubo soldado, es un tubo de acero hecho de placas o tiras de acero que se soldan después de ser enrollado y formado.El proceso de producción de tuberías de acero soldadas es simple, la eficiencia de producción es alta, hay muchas variedades y especificaciones, y la inversión en equipos es baja, pero la resistencia general es inferior a la de las tuberías de acero sin costura.
Descripción del producto
Desde la década de 1930, con el rápido desarrollo de la producción de laminado continuo de acero de banda de alta calidad y el avance de la tecnología de soldadura e inspección,La calidad de las soldaduras se ha mejorado continuamente, y las variedades y especificaciones de las tuberías de acero soldadas han ido aumentando día a día, y han reemplazado a las tuberías de acero no tejido en más y más campos.Las tuberías de acero soldadas se dividen en tuberías soldadas de costura recta y tuberías soldadas en espiral según la forma de la soldaduraClasificación por método de producción: Clasificación del proceso: tubería soldada por arco, tubería soldada por resistencia, tubería soldada por gas (de alta frecuencia, baja frecuencia), tubería soldada por horno.
Las tuberías soldadas de diámetro más pequeño utilizan soldadura de costura recta, mientras que las tuberías soldadas de diámetro grande utilizan principalmente soldadura en espiral; de acuerdo con la forma del extremo de la tubería de acero,Se divide en tubos redondos y soldados de forma especial (cuadrada, rectangulares, etc.) de tuberías soldadas; según los diferentes materiales y usos, se divide en fluidos minerosTubos de acero soldados galvanizados para el transporte de fluidos a baja presión, tuberías de acero soldadas eléctricamente para rodillos de cinta transportadora, etc. De acuerdo con las especificaciones y el cuadro de dimensiones de la norma nacional vigente, ordenar por diámetro exterior* espesor de pared de pequeño a grande.
Normas de productos
Los materiales comunes para las tuberías soldadas son: Q235A, Q235C, Q235B, 16Mn, 20#, Q345, L245, L290, X42, X46, X60, X80, 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, etc.
Los huecos utilizados en las tuberías de acero soldadas son placas o tiras de acero.Tubos soldados por resistencia eléctrica y tubos soldados por arco automáticoDebido a sus diferentes formas de soldadura, se dividen en dos tipos: tuberías soldadas con costura recta y tuberías soldadas en espiral.Se dividen en tubos redondos y soldados y de forma especial (cuadrada).Las tuberías soldadas se dividen en las siguientes variedades debido a sus diferentes materiales y usos:
GB/T3091-2008 (tubo de acero soldado para el transporte de fluidos a baja presión): utilizado principalmente para el transporte de agua, gas, aire, petróleo,calefacción de agua caliente o vapor y otros fluidos generales de baja presión y otras tuberíasSu material representativo es el acero de grado Q235A.
GB/T14291-2006 (tubo de acero soldado para el transporte de fluidos mineros): se utiliza principalmente para tubos de acero soldados con costura recta para presión de aire de la mina, drenaje y descarga de gas del eje.Sus materiales representativos son el acero de grado Q235A y B..
GB/T12770-2002 (tubos de acero soldados de acero inoxidable para estructuras mecánicas): principalmente utilizados para maquinaria, automóviles, bicicletas, muebles,Decoración de hoteles y restaurantes y otros componentes mecánicos y partes estructuralesSus materiales representativos incluyen 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, etc.
GB/T12771-1991 (tubo de acero soldado de acero inoxidable para el transporte de fluidos): se utiliza principalmente para el transporte de medios corrosivos a baja presión. Los materiales representativos son 0Cr13, 0Cr19Ni9, 00Cr19Ni11, 00Cr17,Las demás partidas de la partida 9A004 incluyen:, 0017Cr17Ni14Mo2 y demás.
Además, tuberías de acero inoxidable soldadas para decoración (GB/T 18705-2002), tuberías de acero inoxidable soldadas para decoración de edificios (JG/T 3030-1995),y tubos de acero soldados para intercambiadores de calor (YB4103-2000).
Proceso de producción
El proceso de producción de tuberías soldadas de costura recta es simple, la eficiencia de producción es alta, el costo es bajo y el desarrollo es rápido.La resistencia de las tuberías soldadas en espiral es generalmente mayor que la de las tuberías soldadas con costura rectaLas tuberías soldadas con diámetros más grandes se pueden producir a partir de billetes más estrechos, y las tuberías soldadas con diferentes diámetros también se pueden producir a partir de billetes del mismo ancho.en comparación con las tuberías de costura recta de la misma longitud, la longitud de la soldadura se incrementa en un 30~100%, y la velocidad de producción es menor.
Los tubos soldados de gran diámetro o más gruesos generalmente se fabrican directamente a partir de trozos de acero, mientras que los tubos soldados pequeños y los tubos soldados de paredes delgadas solo necesitan ser soldados directamente a través de tiras de acero.Entonces simplemente lustrarlo y cepillarlo.
Suplemento: La tubería soldada está soldada con cinta de acero, por lo que su estado original no es tan alto como la tubería sin costura.

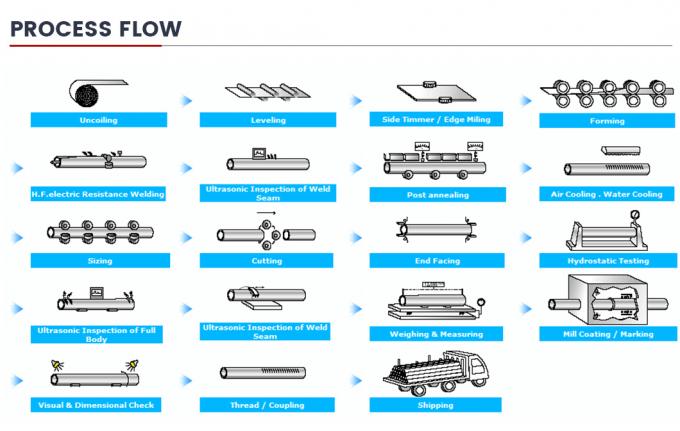

Flujo del proceso de tuberías soldadas
Raw material uncoiling - flattening - end shearing and welding - looper - forming - welding - internal and external weld bead removal - pre-correction - induction heat treatment - sizing and straightening - eddy current testing - cutting off - hydraulic inspection - pickling - final inspection (Strictly controlled)-packaging-shipping.
Características
El proceso de producción de tuberías soldadas de costura recta es simple, la eficiencia de producción es alta, el costo es bajo y el desarrollo es rápido.La resistencia de las tuberías soldadas en espiral es generalmente mayor que la de las tuberías soldadas con costura rectaLas tuberías soldadas con diámetros más grandes se pueden producir a partir de billetes más estrechos, y las tuberías soldadas con diferentes diámetros también se pueden producir a partir de billetes del mismo ancho.en comparación con las tuberías de costura recta de la misma longitud, la longitud de la soldadura se incrementa en un 30~100%, y la velocidad de producción es menor.
Ámbito de aplicación
Los productos se utilizan ampliamente en proyectos de suministro de agua, industria petroquímica, industria química, industria de energía eléctrica, riego agrícola y construcción urbana.Son uno de los veinte productos clave desarrollados en mi país..
Para el transporte de líquidos: abastecimiento de agua y drenaje; para el transporte de gas: gas de carbón, vapor, gas de petróleo licuado.
Para fines estructurales: tuberías de pilado, puentes; tuberías para muelles, carreteras, estructuras de edificios, etc. [1]
Categoría Editor Transmisión
Clasificados por uso
Se divide además en tuberías soldadas generales, tuberías soldadas galvanizadas, tuberías soldadas sopladas con oxígeno, carcasas de alambre, tuberías soldadas métricas, tuberías de rodillos, tuberías de bomba de pozo profundo, tuberías de automóviles, tuberías de tuberías, tuberías de tuberías, etc.tuberías de transformadores, tuberías soldadas de paredes finas, tuberías soldadas de forma especial, tuberías de andamios y tuberías soldadas en espiral.
Tubos soldados generales: Los tubos soldados generales se utilizan para transportar fluidos de baja presión.Las tuberías de acero están sujetas a presión hidráulicaLa longitud de entrega es generalmente de 4 a 10 m.y la entrega de longitud fija (o múltiples longitudes) a menudo se requiereLas especificaciones de las tuberías soldadas se expresan en diámetro nominal (milímetros o pulgadas).Hay dos tipos de tuberías soldadas.: tubos de acero ordinarios y tubos de acero espesados.
Tubos de acero galvanizados: para mejorar la resistencia a la corrosión de los tubos de acero, los tubos de acero generales (tubos negros) se galvanizan.Galvanizado en caliente y electro-galvanizadoEl galvanizado en caliente tiene una capa de zinc gruesa y el electro-galvanizado tiene un bajo costo.
tubo soldado de soplado de oxígeno: utilizado como tubo de soplado de oxígeno para la fabricación de acero.,Para evitar la corrosión, algunas son aluminizadas.
Casca de alambre: es un tubo de acero soldado eléctrico de acero al carbono ordinario. Se utiliza en concreto y varios proyectos de distribución de energía estructural. El diámetro nominal comúnmente utilizado es de 13-76 mm.La manga de alambre tiene una pared delgada y se utiliza principalmente después de haber sido recubierto o galvanizado, que requiere un ensayo de flexión en frío.
Tubo de soldadura métrica: las especificaciones se utilizan en forma de tubos sin costuras, tubos de acero soldados expresados en diámetro exterior * espesor de pared en mm,con soldadura en zonas tropicales o frías de acero al carbono ordinarioLas tuberías soldadas métricas se dividen en tuberías de uso general y de paredes delgadas.Se utilizan generalmente como piezas estructuralesLas tuberías de paredes delgadas se utilizan para producir muebles, lámparas, etc. Se debe garantizar la resistencia y el ensayo de flexión de la tubería de acero.
Tubo de rodillo: utilizado para el tubo de acero soldado eléctrico de rodillo transportador de cinta, generalmente hecho de acero Q215, Q235A, acero B y acero 20, con un diámetro de 63,5-219,0 mm.Hay ciertos requisitos para la curvatura de la tuberíaEn general, se realizan pruebas de presión de agua y aplanamiento.
Tubos de transformadores: se utilizan para fabricar tubos de radiadores de transformadores y otros intercambiadores de calor. Está hecho de acero al carbono ordinario y requiere aplanamiento, encendido, flexión y pruebas hidráulicas.Las tuberías de acero se entregan en longitudes fijas o múltiples, y existen ciertos requisitos para la flexión de las tuberías de acero.

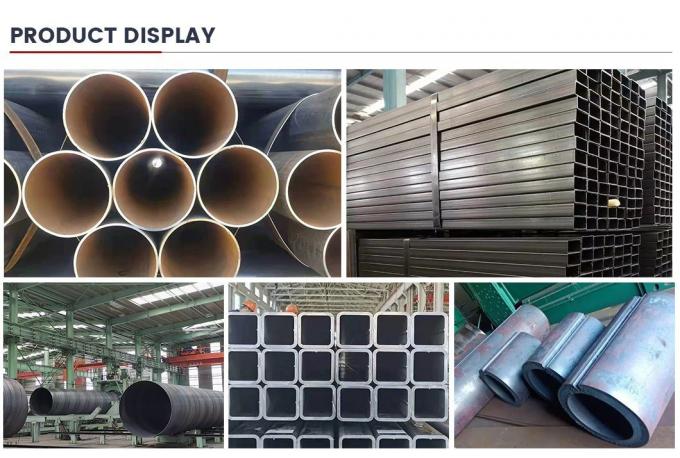

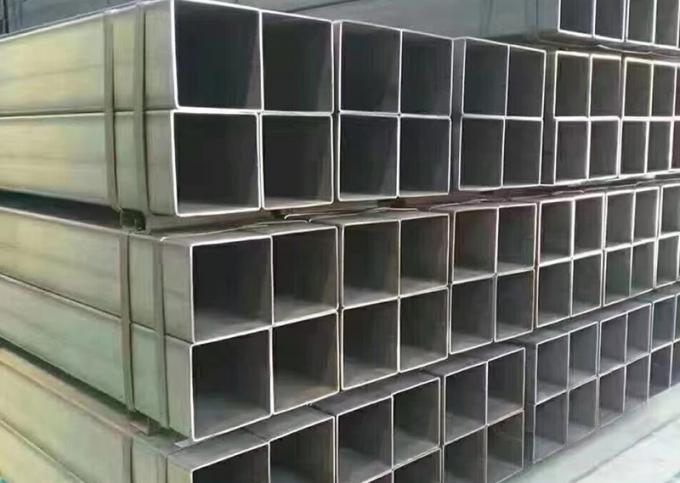

Tubos de forma especial: tubos cuadrados, tubos rectangulares, tubos en forma de sombrero, tubos huecos de caucho de acero para puertas y ventanas soldados con acero estructural de carbono ordinario y 16Mn y otras tiras de acero.Se utilizan principalmente como componentes de máquinas agrícolas, ventanas y puertas de acero, etc.
Tubos de paredes delgadas soldados eléctricamente: se utilizan principalmente para fabricar muebles, juguetes, lámparas, etc. En los últimos años, los tubos de paredes delgadas hechos de tiras de acero inoxidable se han utilizado ampliamente en muebles de alta gama,decoraciones, cercas, etc.

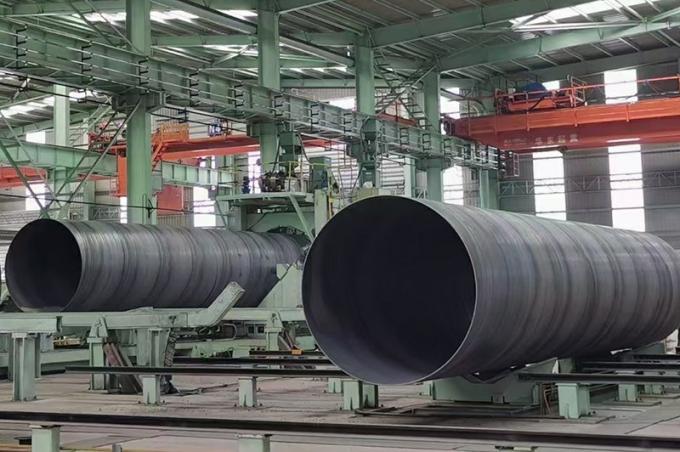

Tubo soldado en espiral: se fabrica laminando bandas de acero estructural de bajo contenido de carbono o de acero estructural de baja aleación en trozos en blanco en un cierto ángulo en espiral (llamado ángulo de formación),y luego soldar las costuras de la tuberíaLas tuberías soldadas en espiral se utilizan principalmente para tuberías de transmisión de petróleo y gas natural.y sus especificaciones se expresan en diámetro exterior * espesor de paredLas tuberías soldadas en espiral son de una o dos caras.la resistencia a la tracción y el rendimiento de flexión en frío de la soldadura cumplen con las regulaciones.
Clasificación por método de producción
(1) De acuerdo con el proceso: tubo soldado por arco, tubo soldado por resistencia (alta frecuencia, baja frecuencia), tubo soldado por gas, tubo soldado por horno.
(2) De acuerdo con la costura de soldadura: tubo soldado de costura recta, tubo soldado en espiral.
Clasificación por la forma de la sección transversal
(1) Tubo de acero simple de sección transversal: tubo redondo, tubo cuadrado, tubo oval, tubo triangular, tubo hexagonal, tubo rombo, tubo octogonal.Tubos de acero semicirculares, y otros.
(2) Tubos de acero de sección transversal complejos - tubos de acero hexagonales desiguales, tubos de acero en forma de flor de ciruela de cinco pétalos, tubos de acero doblemente convexos, tubos de acero doblemente cóncavos, tubos de acero en forma de melón,Tubos de acero cónicos, tuberías de acero corrugado, tuberías de acero de caja de reloj, y otros.
Clasificados por espesor de pared
Tubos de acero de paredes delgadas, de paredes gruesas.
Clasificación por forma del extremo
Se dividen en tubos redondos soldados y tubos soldados de forma especial (cuadrados, planos, etc.).
Suplemento de clasificación
1. Ordinary carbon steel wire casing (GB/T3640-88) is a steel pipe used to protect wires in electrical installation projects such as industrial and civil buildings and installation of machinery and equipment.
2El tubo de acero soldado eléctrico de costura recta (YB242-63) es un tubo de acero con la costura de soldadura y el tubo de acero longitudinalmente paralelos.Tubos de paredes delgadas soldados eléctricos, tuberías de aceite de refrigeración de transformadores, etc.
3El tubo de acero soldado por arco sumergido en espiral (SY5036-83) para el transporte de fluidos portadores a presión está hecho de bobinas de cinta de acero laminadas en caliente como trozos en blanco, formados en espiral a temperatura constante,con un valor de desgaste superior a 20 °C. Se utiliza para el transporte de fluidos de presión. Tubo de acero de costura espiral. Los tubos de acero tienen una gran capacidad de presión y un buen rendimiento de soldadura.Han sido sometidos a diversas inspecciones y pruebas científicas rigurosas y son seguros y fiables para su uso.La tubería de acero tiene un gran diámetro, alta eficiencia de transporte y puede ahorrar inversión en la colocación de tuberías.
4La tubería de acero soldada de alta frecuencia de costura en espiral (SY5038-83) para el transporte de fluidos portadores de presión está hecha de bobinas de bandas de acero laminadas en caliente como trozos de tubería, formadas en espiral a temperatura constante,con un contenido de aluminio superior o igual a 10%,. Se utiliza para el transporte de fluidos portadores de presión. Tubo de acero soldado de alta frecuencia de costura en espiral. Los tubos de acero tienen una fuerte capacidad de soporte de presión, buena plasticidad,y son fáciles de soldar y procesarDespués de varias inspecciones y pruebas estrictas y científicas, son seguros y confiables de usar.y puede ahorrar inversión en la colocación de tuberíasSe utiliza principalmente para la colocación de tuberías que transportan petróleo, gas natural, etc.
5En general, las tuberías de acero soldadas por arco de costura en espiral sumergidas para el transporte de fluidos a baja presión (SY/T5037-2000) están hechas de bobinas de bandas de acero laminadas en caliente como tubos en blanco,que a menudo se calientan y se forman en espiralLas tuberías de acero soldadas por arco sumergido se utilizan para el transporte de fluidos generales de baja presión como agua, gas,aire y vapor.
6El tubo de acero soldado de alta frecuencia de costura en espiral (SY5039-83) para el transporte general de fluidos a baja presión está hecho de bobinas de bandas de acero laminadas en caliente como trozos de tubería.formado en espiral a temperatura constanteSe utiliza para el transporte general de fluidos a baja presión.
7El tubo de acero soldado en espiral para pilas (SY5040-83) está hecho de bobinas de bandas de acero laminadas en caliente como trozos en blanco, formados en espiral a temperatura constante.con un contenido de aluminio superior o igual a 10%, pero no superior a 50%Se utiliza para estructuras de construcción civil y muelles. , puentes y otros pilares de cimientos.
El tubo de acero soldado de Zhengde, también conocido como tubo soldado, es un tubo de acero fabricado por soldadura de placas o tiras de acero después de ser laminado y formado.Las tuberías de acero soldadas se dividen en tuberías soldadas de costura recta y tuberías soldadas en espiral según la forma de las soldadurasSe clasifican según el método de producción: tubería soldada por arco, tubería soldada por resistencia, tubería soldada por gas (de alta y baja frecuencia), tubería soldada por horno.El proceso de producción de tubos soldados de costura recta es simpleLa resistencia de las tuberías soldadas en espiral es generalmente mayor que la de las tuberías soldadas con costura recta.Las vigas estrechas se pueden utilizar para producir tubos soldados de diámetro más grandeSin embargo, en comparación con las tuberías de costura recta de la misma longitud, las tuberías de costura recta de la misma anchura pueden ser usadas para la fabricación de tubos soldados de diferentes diámetros.la longitud de la soldadura aumenta en un 30-100% y la velocidad de producción es menorLos productos de bobina de pared gruesa incluyen: bobina grande, bobina de pared gruesa de gran diámetro, bobina de pared gruesa de varios materiales, bobina de pared gruesa laminada en caliente, bobina de pared gruesa laminada en frío, etc.
Todas las tuberías soldadas pueden fabricarse en tuberías soldadas galvanizadas, que se pueden encontrar a través de la consulta del producto en la página de inicio.
| DN | Tubos de acero soldados (ordinarios) | Tubos de acero soldados (engrosados) | Tubos de acero sin costura (enrollados en caliente) | Tubos de acero soldados en espiral | ||||
| Pg≤1,0Mpa | Pg≤1,6Mpa | Pg ≤ 2,5Mpa | Pg≤1,6Mpa | |||||
| D × ̊ | (Kg/m) | D × ̊ | (Kg/m) | D × ̊ | (Kg/m) | D × ̊ | (Kg/m) | |
| DN15 | 21.3 por 2.75 | 1.25 | 21.3 por 3.25 | 1.44 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DN20 | 26.8 por 2.75 | 1.63 | 26.8 por 3.5 | 2.01 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DN25 | 33.5 por 3.25 | 2.42 | 33.5*4 | 2.91 | 32 por 3.5 | 2.46 | - ¿Por qué no? | - ¿Por qué no? |
| DN32 | 42.3 por 3.25 | 3.13 | 42.3*4 | 3.77 | 38 por 3.5 | 2.98 | - ¿Por qué no? | - ¿Por qué no? |
| DN40 | 48 por 3.5 | 3.84 | 48 por 4.25 | 4.58 | 45 por 3.5 | 3.58 | - ¿Por qué no? | - ¿Por qué no? |
| DN50 | 60 por 3.5 | 4.88 | 60 por 4.5 | 6.16 | 57 por 3.5 | 4.62 | - ¿Por qué no? | - ¿Por qué no? |
| DN 65 | 75.5 por 3.75 | 6.64 | 75.5 por 4.5 | 7.88 | 73*4 | 6.81 | - ¿Por qué no? | - ¿Por qué no? |
| DN 80 | 88.5*4 | 8.34 | 88.5 por 4.75 | 9.81 | 89*4 | 8.38 | - ¿Por qué no? | - ¿Por qué no? |
| DN100 | 114*4 | 10.85 | 114*5 | 13.44 | 108*4 | 10.26 | - ¿Por qué no? | - ¿Por qué no? |
| DN125 | 140 por 4.5 | 15.04 | 140 por 4.5 | 18.24 | 133*4 | 12.72 | - ¿Por qué no? | - ¿Por qué no? |
| DN 150 | 165 por 4.5 | 17.81 | 165 por 5.5 | 21.63 | 159 por 4.5 | 17.14 | 168*5 | 20.1 |
| DN200 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 219*6 | 31.52 | 219*5 | 31.52 |
| DN 250 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 273*8 | 52.28 | 273*7 | 45.92 |
| DN300 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 325*8 | 62.54 | 325*7 | 54.9 |
| DN350 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 377*9 | 81.67 | 377*7 | 63.87 |
| DN400 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 426*9 | 92.55 | 426*7 | 72.33 |
| DN450 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 480*9 | 104.53 | 478*7 | 81.31 |
| DN 500 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 530*9 | 115.62 | 529*7 | 90.11 |
| DN600 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | 630*9 | 137.82 | 630*7 | 107.5 |
